如何與電燈線相連接，如何布線，這是很多業主都要不怎么明白的問題，其實找個電工布一下線就OK了，對電工來說，是小事一樁。你也可以這樣理解，我要把所有燈的開關都裝在吧臺上。

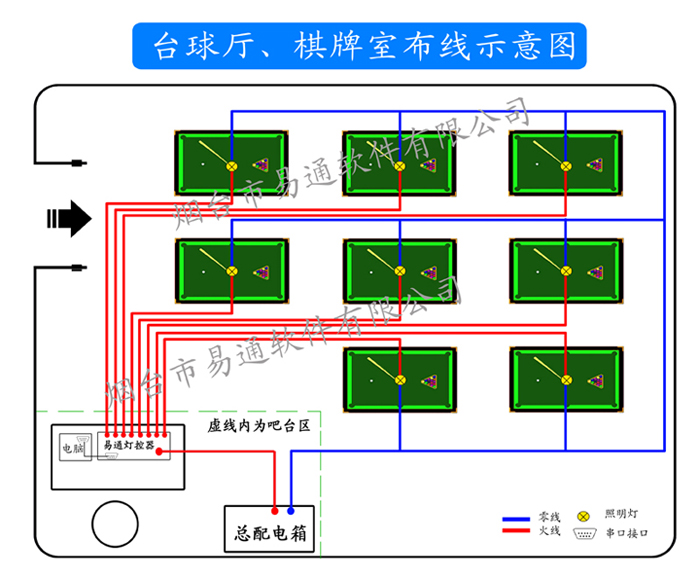

以10張桌球，10路燈為例。一個燈必須要有兩根線，其中一根零線，一根火線，如果10路燈就有10根火線和10根零線。如果使用有線燈光控制器，只需將10火線（注意是火線，不是零線，上圖燈上方紅色的線）拉到收銀臺，另外10根零線保持不變，仍舊拉到配電箱（上圖燈下方黑色的線），然后再從配電箱拉一根總的火線到收銀臺（上圖紅色較粗的紅線）。這樣收銀臺總共就有11根線了，分別是10個電燈過來的10根線，安裝時接燈控器上綠色的線，1根配電箱過來的公共火線，安裝時接燈控器上紅色的線（3組紅線短接后接公共火線）。
還有就是很多業主在布線的時間不知該選擇多粗的線。為保險選擇2.5平方以上的線，結果造成很多的浪費。我們建議功率不超過500w的時間你選擇1平方的國標線就足夠用了。
接線順序請按照以下順序有專業人士連接，不正常的鏈接順序可以損壞燈控器。
1、拉閘斷電。
2、將相應臺子的火線連接到燈光控制器相應的線號上。
3、連接公共接入火線。
4、連接燈控器與電腦的連接線。
5、插上控制器的電源(變壓器)。
6、合閘，開電腦。
控制器的尺寸：8路、12路： 長X寬X高=230mm*190mm*100mm。
16路： 長X寬X高=280mm*250mm*100mm。
20路、24路： 長X寬X高=320mm*270mm*100mm。
控制器的單路控制功率為1100w。如果超出此功率請與我們聯系。

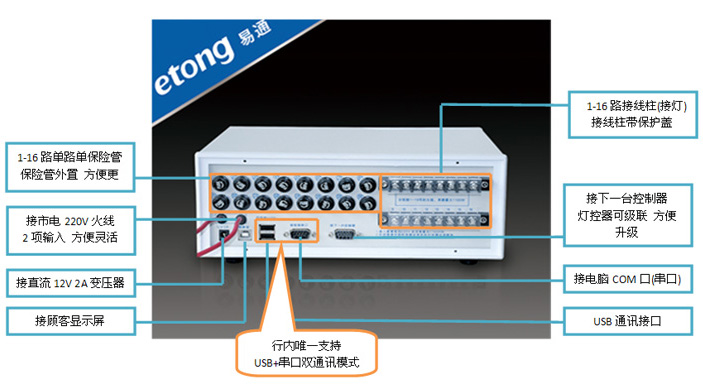

串口：電腦后邊有一個9針（雙排，一排5針，一排4針）的接口。串口無線安裝驅動。
如果沒有串口，請使用USB接口進行通訊。使用USB接口時請安裝光盤中帶的驅動。
控制器連接完畢，接通電源后打開總開關，總開關的指示燈亮起，同時被控制的桌臺上方的燈會閃一下，迅速滅掉。出現以上現象表示燈控器工作正常。
正常情況下，燈光控制器受臺球廳計費軟件控制，從而控制電燈的開關的。如果某一天，電腦死機了，那么控制器因收不到電腦發出的指令將無法自動開關燈。這時，如果燈打不開，那么球廳就得停止營業；如果麻將桌的電源打不開，棋牌房也就得停止營業，這將給業主帶來極大的損失，造成很壞的影響。

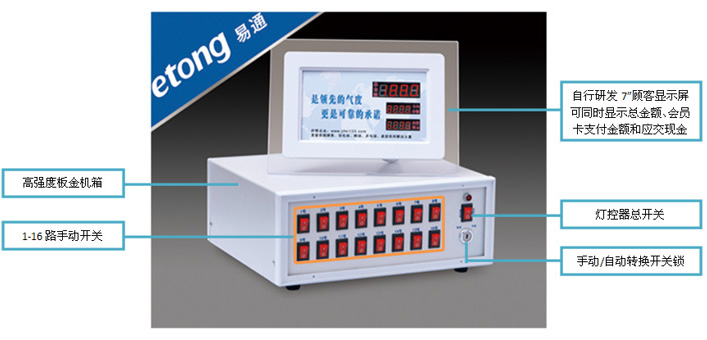

使用windows2000或者XP操作系統的電腦，在正常情況下，電腦幾乎不會死機。為以防萬一，我們的控制器配置了手動開關，在您電腦死機或者不能開啟的情況下通過手動開關控制電源，保證可以繼續營業。
控制器為每路燈光都配備了手動開關和一個手動開關鎖，每個手動開關鎖配一個鑰匙，鑰匙一般由老板自己保管。
正常營業時， 手動開關鎖打到“自動”的位置，燈光受電腦的控制。這時前面板上的手動開關無效。當電腦死機時，由老板取出鑰匙，將手動開關鎖打到“手動”的位置，這時手動開關生效，當打到開的位置時，電燈就會打開。通過手動開燈功能，可以保證營業的繼續。
配置手動開關鎖是為了防止收銀員自己給客人開關燈，防止收銀員作弊。配置手動開關鎖之后，在正常營業時將開關鎖打到“自動”的位置，手動開關就失效了，有銀員也就無法作弊了。當電腦死機之后，老板可以取出鑰匙，開放手動開關的功能，通過手動開燈，保證營業的繼續。
